多軸パンチルトシステム
左右のブラケットに別々の機器を搭載し異なる俯仰軸方向へ動作が可能。
最大30kgまで搭載できます。
用途 中継車、定点カメラ、電波測定用アンテナ、基地局アンテナ,投光器
多軸パンチルトシステム
- 伸縮ポール専用に開発された車載用、多軸型旋回・俯仰装置です。
特長
- 最大30㎏の積載物を旋回、左右別々の機器を異なる俯仰軸方向へ動作が可能な電動パンチルト(雲台)です。
- 中継車などの伸縮ポールシステムへ搭載可能です。
- 旋回,俯仰の回転速度は４段階調整可能です。
仕様
| 旋回軸 | 俯仰軸 | 単位(備考) | |
|---|---|---|---|
| 操作電圧 | DC24V | ||
| 定格消費電力 | 20 | 各20 | VA |
| 回転トルク | 52.9 | 各52.9 | N.m |
| 搭載荷重 | 約30kg 左右Lﾌﾞﾗｹｯﾄ搭載荷重最大15kg | (旋回台ノミ無負荷時) | |
| 回転角度 | ±180° | -25°～+45° | 度 |
| 回転速度 | 最大16°/S | 最大15°/S | (旋回台ノミ無負荷時) |
| 質量 | 約22kg | kg | |
| 外観 | 塗装(銀色) | ||

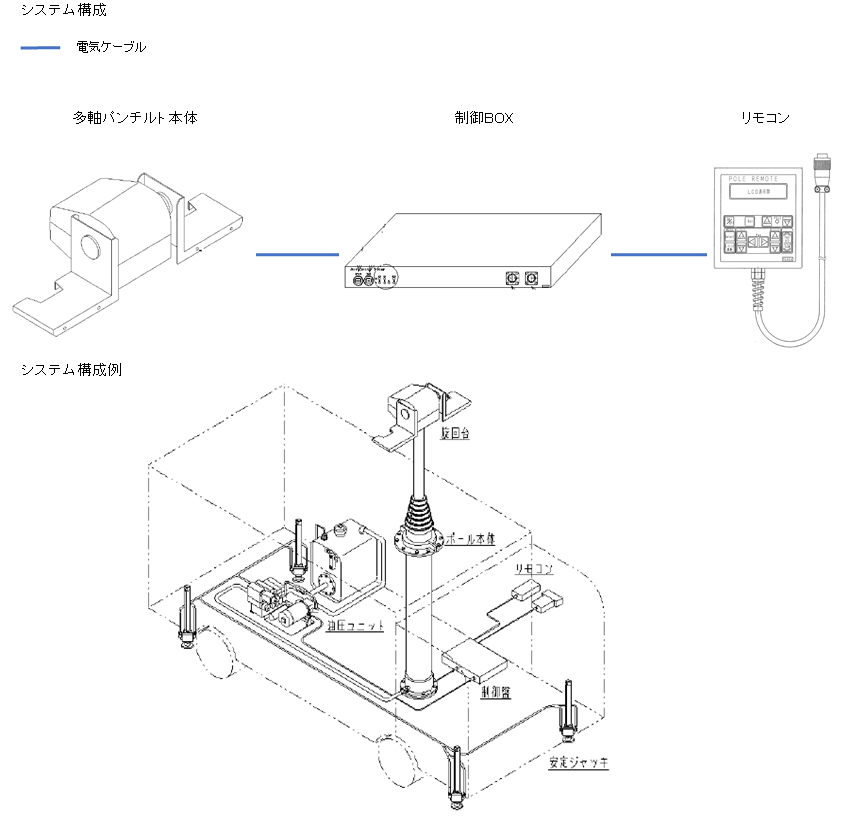

システム構成
多軸パンチルト本体
伸縮ポールシステム専用に開発された車載用の多軸パンチルトです。左右の俯仰動作は別々に動作可能です。
制御ＢＯＸ
多軸パンチルト等を制御するための多軸パンチルト等を制御するためのチルト本体を接続して使用します。
リモコン
伸縮ポール、旋回台操作用。
電源ON/OFFで動作可能な
コンパクトリモコンです。
押下中のみ動作し押下を
止めるとその場で停止します。
