中継車用伸縮ポールシステム
放送中継車用「伸縮ポールシステム」で 国内シェア95％以上のシェアを獲得しています
中継車用伸縮ポールシステム
高所での伝送装置の安定運用。省スペースのシステム構成。
YHW1507E／YHW1609E／YHW1710E／YHW1712E／
YHW1710D／YHW1712D／YHW1713D／YHW1814C
伝送装置を安定運用でき、高所での正確な位置制御と保持が可能です。
高強度のポールは耐震動性、耐風速性に優れていますので、伝送装置を安定して運用できます。
また、中継業務で電波状態の悪い不感地域等、高所での正確な位置制御と保持が可能です。
夜間での現場取材等において静粛性が高く、省電力です。
油圧駆動によるポール伸縮動作は静粛性が高く静止時は無音となりますので、夜間の現場取材等での使用に適しています。
昇降および旋回俯仰動作以外は電気を使いませんので、省電力です。
インナーロッド方式により軽量化と省スペース性を実現しています。
最伸長が高いポールであってもインナーロッド方式により軽量化と省スペース性を実現しています。
また、インナーロッド方式は油量が少なく、油圧タンクも省スペースで設置スペースをとりません。

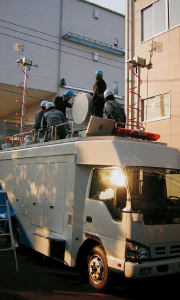

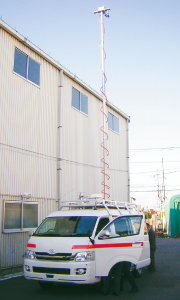

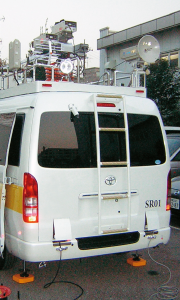

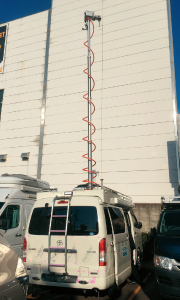

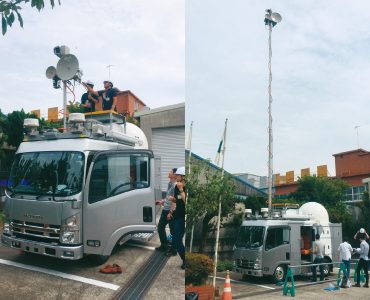

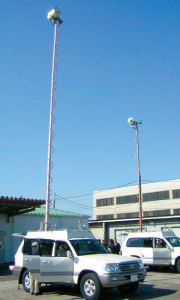

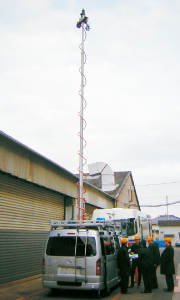

使用事例
システム構成
-

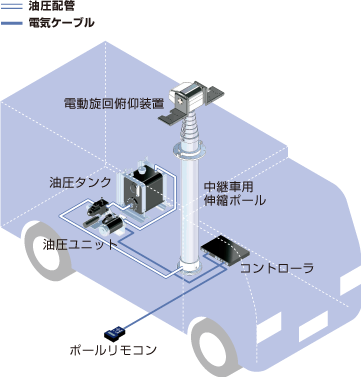

- ①標準タイプ
-

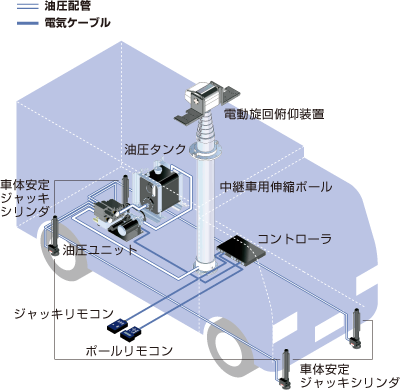

- ②ジャッキ共用標準タイプ
-

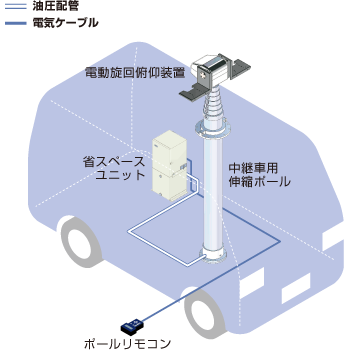

- ③省スペースユニットタイプ
-

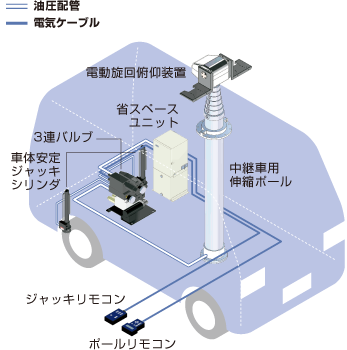

- ④ジャッキ共用
省スペースユニットタイプ
- ④ジャッキ共用
-
- 電動旋回俯仰装置
ポール頂部に取り付け、アンテナやカメラを上下左右に回転できます。（水平±180°、垂直±90°）
FPU架装例
-
- 油圧ユニット
ポールを昇降させる油圧ユニット。車体安定ジャッキシリンダと共用できます。※写真は②ジャッキ共用 標準タイプの油圧ユニットです。
-
- 油圧タンク
ポールの作動油を充填するタンク。
-
- コントローラ
ポール、旋回俯仰装置、車体安定ジャッキシリンダを制御するためのコントロールボックス。リモコンを接続して使用します。
-
- ポールリモコン
ポールの昇降、旋回俯仰装置の回転・スピード調整をするためのリモコンです。高さと旋回・俯仰角度をデジタル表示します。
-
- ジャッキリモコン
ジャッキ操作用のリモコン。ON/OFF操作の他、左/右単独での伸長・収納、全体の伸長・収納ができます。4本使用時は前後ジャッキの切換ができます。
-

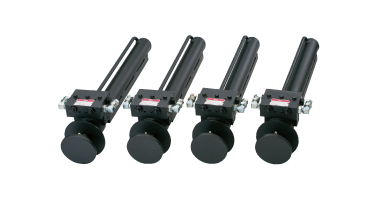

- 車体安定ジャッキシリンダ
DJ2 or 4／SJ2 or 4／MJ2 or 4／LJ2 or 4
車両の揺れを防ぎ安定させるための油圧駆動のジャッキシリンダ。車種に合わせてサイズとストロークを選択できます。車体の後方2本取付または前後4本取付の仕様があります。（詳細は車体安定ジャッキシステムを参照ください）
取付例
-
- 省スペースユニット
ポール、旋回俯仰装置、ジャッキシリンダの制御盤と油圧機器を一体化したパワーユニット。据付工事はポールとの油圧配管と旋回俯仰装置との電気配線のみです。ジャッキシリンダ使用時はバルブの追加が必要です。
-
- ３連バルブ（２本用）
④ジャッキ共用 省スペースユニットタイプにおいて、車体安定ジャッキシリンダを駆動させる3連バルブ。4本用は5連バルブとなります。
-
- 小型電動旋回台（オプション）
ポール頂部に取り付け、アンテナやカメラを上下左右に回転できます。最大搭載荷重9kgのコンパクトな電動旋回俯仰装置です。（水平±217.5°、垂直±90°）
-
- ローテータシステム（オプション）
水平方向で同時に2つの異なる方向性を必要とする時に有効なシステムです。
-
- 多軸パンチルトシステム（オプション）
左右のブラケットに別々の機器を搭載し、異なる俯仰軸方向に調整可能。角俯仰角度はリモコンで確認できます。
※リモコンケーブルの中継の有無等、記載以外にオプション対応品があります。
※供給電源は、ＤＣ１２Ｖ、ＤＣ２４Ｖ、ＡＣ２００Ｖからの選択になります。
※旋回台Lブラケット部の搭載荷重については、片側15.0kgといたします。
仕様
- 型式制定基準
- 中継車用伸縮ポールシステム 仕様
-
-
型式 A:Max
最伸長(mm)A:Min
最縮長(mm)B:Max
最大値(mm)B:Min
最小値(mm)φC:
トップポール
外径(mm)YHW1507E 7,462 1,846 1,326 936 φ86.4 YHW1609E 8,673 1,885 1,326 936 φ76 YHW1710E 9,885 1,927 1,326 936 φ65 YHW1712E 11,645 2,147 1,546 1,083 φ65 YHW1710D 9,734 1,912 1,308 924 φ76 YHW1712D 11,734 2,162 1,558 1,091 φ76 YHW1713D 12,734 2,287 1,683 1,174 φ76 YHW1814C 14,172 2,324 1,673 1,167 φ76 型式 φD:ボトム
ポール外径
(mm)最大積載
荷重(kg)ポール本体
重量(kg)受風面積
(m2)耐風速
(m/s)YHW1507E φ150 50 61 0.63 25 YHW1609E φ150 50 66 0.63 22 YHW1710F φ150 50 72 0.63 18 YHW1712E φ150 50 81 0.63 16 YHW1710D φ170 80 86 0.63 21 YHW1712D φ170 80 98 0.63 19 YHW1713D φ170 80 101 0.63 17 YHW1814C φ190 80 123 0.63 18
-
※仕様・性能は予告なく変更することがありますのでご了承ください。
※ポール本体は乾燥重量となります。
※受風面積：上部に乗っている搭載物の風を受ける面積。
※耐風速：上記表の風速（ｍ/ｓ）以上で使用しないようにして下さい。
※最大積載荷重はカールチューブ・旋回台を含めます。
