TPMマストシリーズ[空圧]

軽量で耐久性があり、どこにでも設置が可能。

耐久性があり、軽量です。
アルミ製で十分な耐久性があり、軽量なので1人で持ち運び、操作が可能です。

簡単に上昇、狭いスペースに設置できます。
フットポンプの使用により簡単にマストを上昇でき、4脚スタンドまたはタイヤ踏付けスタンドで据付できますので狭いスペースでの設置が可能です。

デジタル無線用アンテナ、基地局用アンテナに最適。
移動や据付が容易ですので、デジタル無線用アンテナや基地局用アンテナ等に最適です。

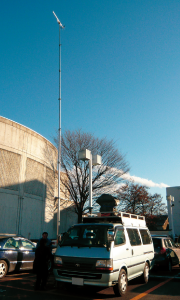

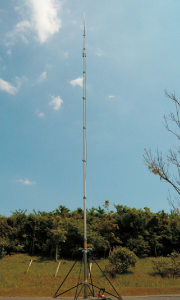

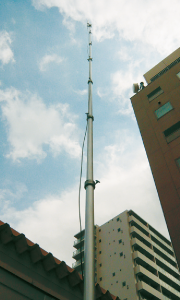

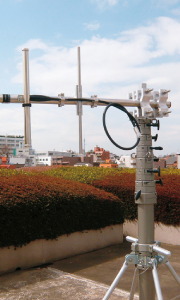

使用事例

•
•
•
•

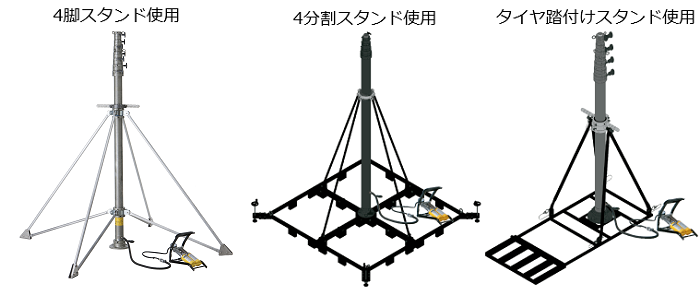

システム構成

•

• •
  • 4脚スタンド
    可搬型として運用する際に使用するスタンド。支線キットを必ず併用下さい。※NH-5、NH-7でも使用可能です。
• •
  • 支線キット
    マスト伸張時の転倒を防ぐために支線を3方向に張ります。支線＋ターンバックル＋杭のセット。
• •
  • フットポンプ
    空圧マストにエア供給し、マストの上昇を行うポンプ。
• •
  • タイヤ踏付けスタンド
    車両のタイヤで踏み込みマストを固定するスタンド。

    タイヤ踏付けスタンド使用時
• •
  • 4分割スタンド
    可搬型として運用する際に使用するスタンド。四方にジャッキを搭載しており、角度調整が可能。支線キットを必ず併用下さい。
• •
  • 回転ハンドル（オプション）
    マストを水平方向に回転する為に用いる補助器具。
• •
  • ケーブルガイド（オプション）
    マスト各段に搭載し、ケーブルをマストに沿ってマスト頭部搭載物にアクセスするために用います。

• •
  • ジャッキ付きルーフタワー（オプション）
    可搬型として運用する際に使用するスタンド。キャスターを用いて容易に持運びできます。ジャッキが付いていますので、接地面がある程度水平でなくても運用可能です。
• •
  • 小型俯仰ローテータ（オプション）
    本体重量約2キロの小型俯仰装置です。供給電源は、DC12V、DC24V、AC100V、AC200Vからの選択です。※GRPマストでも使用可能です。
• •
  • 収納袋（オプション）
    マストやスタンドを収納する帆布製の袋を用意しています。

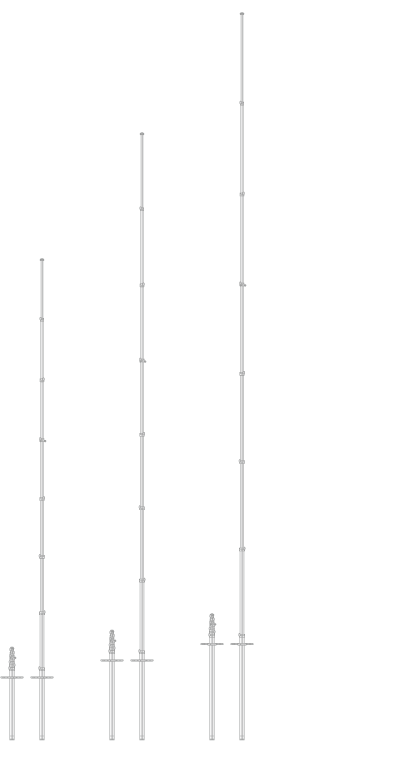

仕様

•
•


型式	最伸長(mm)	最縮長(mm)	先端径(mm)	ボトム径(mm)	マスト本体重量 (kg)	最大積載荷重 (kg)	稼働段数(段)
TPM-8	7,975	1,508	φ32	φ74	10	10	7
TPM-10	10,060	1,790	φ32	φ74	12	8.5	7
TPM-12	12,050	2,060	φ32	φ74	14	7	7
