汎用伸縮ポールシステム[5m以下]

高強度と正確な位置制御。静かでコンパクトなシステム構成。

型式	最伸長(mm)	最縮長(mm)	トップポール 外径(mm)	ボトムポール 外径(mm)	最大積載 荷重(kg)	ポール本体 重量(kg)	受風面積 (m2)	耐風速 (m/s)
YHW2204K	3,793	1,561	φ65	φ86.4	50	21	0.55	19
YHW2305J	4,773	1,558	φ65	φ97	50	26.5	0.55	20
YHW2305E	4,946	1,618	φ108	φ150	80	50	0.55	37

カメラ撮影など、静止位置精度が求められる業務に最適です。
高強度のポールは耐振動性、耐風速性に優れ、油圧駆動方式により正確な位置制御が可能です。
カメラ撮影などの静止位置精度が求められる業務に最適です。

静粛性が高いので、夜間や室内での使用にも適しています。
油圧駆動によるポール伸縮動作は静粛性が高く、夜間や室内での使用にも適しています。
静止時は無音となり、電気も使いませんので省電力です。

狭い場所であっても自由度の高い設置が可能です。
ポールを含むシステム全体が軽量、コンパクトで狭い場所にも設置が可能です。
油圧ユニットはポールとは分離していますので、設置場所の自由度が高く省スペースです。

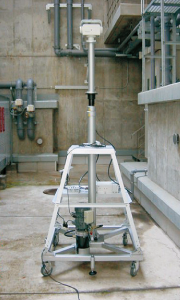

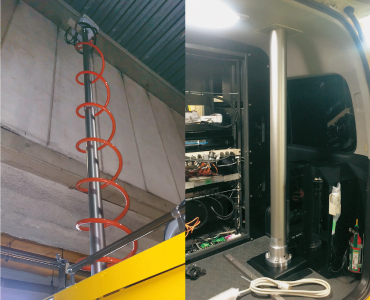

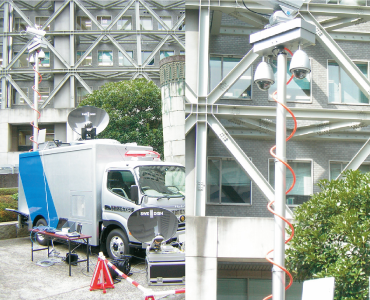

使用事例

•
•

•
•
•

システム構成

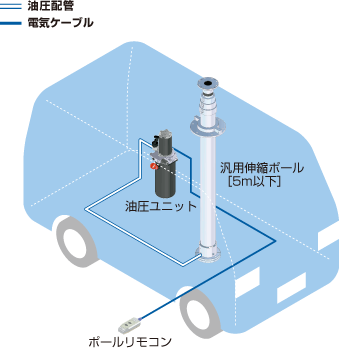

• • ①標準タイプ
  •
• • ②ジャッキ共用標準タイプ
  •

• •
  • 油圧ユニット
    ポールを昇降させる油圧ユニット、油量の少ないインナーロッド方式ですので、コンパクトで場所を取りません。
• •
  • ポールリモコン
    ポール昇降用の簡易型リモコン。ワンタッチで簡単に昇降操作が可能です。
• •
  • 簡易型省スペースユニット
    ポールを昇降させる油圧機器用のタンク一体型パワーユニット。油量の多い伸縮ポールでもコンパクト化により省スペースを実現しました。ジャッキシリンダ使用時はバルブの追加が必要です。
• •
  • 車体安定ジャッキシリンダ
    DJ2or4/SJ2or4/MJ2or4/LJ2or4
    車両の揺れを防ぎ安定させるための油圧駆動のジャッキシリンダ。車種に合わせてサイズとストロークを選択できます。車体の後方２本取付または前後４本取付の仕様があります。（詳細はあは対安定ジャッキシステムを参照ください）
• •
  • ３連バルブ（２本用）
    車体安定ジャッキシリンダを駆動させる３連バルブ。４本用は５連バルブとなります。
• •
  • ジャッキリモコン
    ジャッキ操作用のリモコン。ＯＮ/ＯＦＦ操作の他、左/右単独での伸長・収納ができます。４本使用時は前後ジャッキの切換ができます。

※システム構成図内の図は、本商品と一致しない場合があります
※リモコンには電源スイッチ追加等、各種オプションを取り揃えております。
※リモコンケーブルの中継の有無等、記載以外にオプション対応品があります。
※供給電源は、ＤＣ１２Ｖ、ＤＣ２４Ｖ、ＡＣ２００Ｖからの選択になります。
※伸縮ポールは空圧式にすることも可能です。詳細はお問い合わせください。

仕様

•
• 型式制定基準
•
•

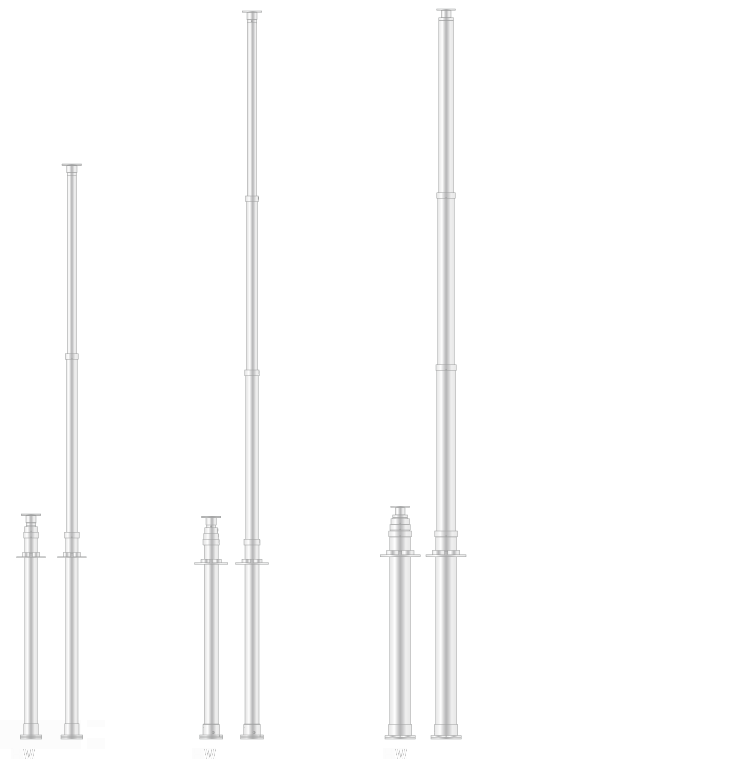

• 汎用伸縮ポールシステム[5m以下]仕様

• • 型式	A:Max 最伸長(mm)	A:Min 最縮長(mm)	B:Max 最大値(mm)	B:Min 最小値(mm)	φC: トップポール 外径(mm)
    YHW2204K	3,793	1,561	1,316	930	φ65
    YHW2305J	4,773	1,558	1,271	900	φ65
    YHW2305E	4,946	1,618	1,326	936	φ108
    型式	φD:ボトム ポール外径 (mm)	最大積載 荷重(kg)	ポール本体 重量(kg)	受風面積 (m2)	耐風速 (m/s)
    YHW2204K	φ86.4	50	21	0.55	19
    YHW2305J	φ97	50	26.5	0.55	20
    YHW2305E	φ150	80	50	0.55	37

  •

汎用伸縮ポールシステム[5m以上]

高所での正確で安定した位置制御。省スペースのシステム構成

型式	最伸長(mm)	最縮長(mm)	トップポール 外径(mm)	ボトムポール 外径(mm)	最大積載 荷重(kg)	ポール本体 重量(kg)	受風面積 (m2)	耐風速 (m/s)
YHW2507E	7,317	1,701	φ86.4	φ150	50	61	0.55	25
YHW2609E	8,528	1,740	φ76	φ150	50	66	0.55	23
YHW2610F	9,526	1,882	φ65	φ135	50	64	0.55	17
YHW2710E	9,740	1,782	φ65	φ150	50	72	0.55	19
YHW2710D	9,589	1,767	φ76	φ170	80	80	0.55	22
YHW2712E	11,500	2,002	φ65	φ150	50	81	0.55	17
YHW2712D	11,589	2,017	φ76	φ170	80	98	0.55	19

高所での安定運用が求められる無線機器や伝送装置などに最適です。
高強度のポールは耐震動性、耐風速性に優れていますので、
高所での安定運用が求められる無線機器や伝送装置、お天気カメラなどにも最適です。
また、油圧駆動方式により静かで滑らかに昇降し、高所であっても正確な位置制御が可能です。

インナーロッド方式により軽量化と省スペース性を実現しています。
最伸長が高いポールであってもインナーロッド方式により軽量化と省スペース性を実現しています。

小型車両や機材の多い車両でも場所をとりません。
インナーロッド方式は油量が少なく、油圧タンクも省スペースとなります。
小型車両や機材の多い車両であっても設置スペースをとりません。

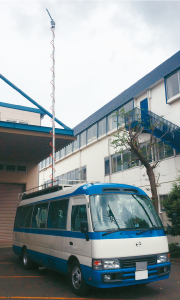

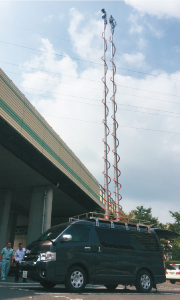

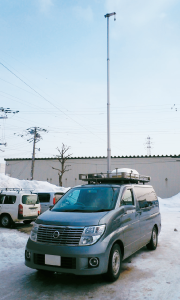

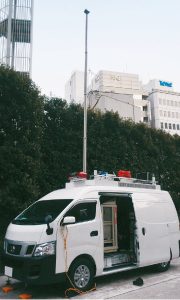

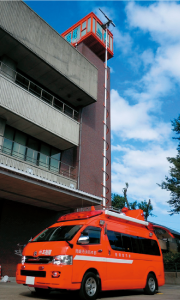

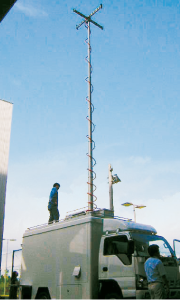

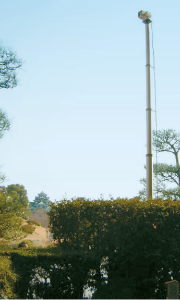

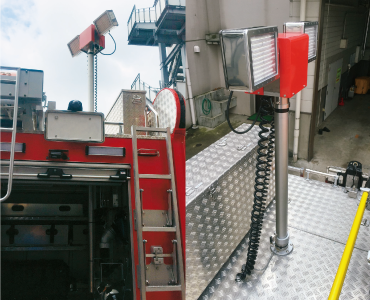

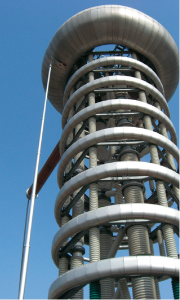

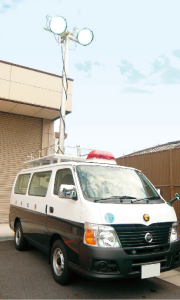

使用事例

•
•
•
•
•
•
•
•

システム構成

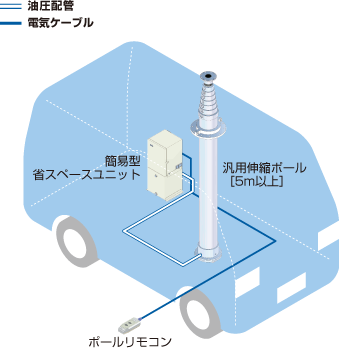

• • ①標準タイプ
  •

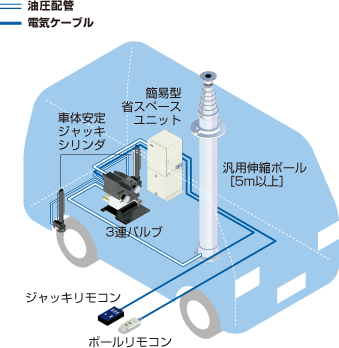

• • ②ジャッキ共用標準タイプ
  •

• •
  • 簡易型省スペースユニット
    ポールを昇降させる油圧機器用のタンク一体型パワーユニット。油量の多い5m以上の伸縮ポールでもコンパクト化により省スペースを実現しました。ジャッキシリンダ使用時はバルブの追加が必要です。
• •
  • ポールリモコン
    ポール昇降用の簡易型リモコン。ワンタッチで簡単に昇降操作が可能です。
• •
  • 車体安定ジャッキシリンダ
    DJ2or4/SJ2or4/MJ2or4/LJ2or4
    車両の揺れを防ぎ安定させるための油圧駆動のジャッキシリンダ。車種に合わせてサイズとストロークを選択できます。車体の後方２本取付または前後４本取付の仕様があります。（詳細は対安定ジャッキシステムを参照ください）
• •
  • ３連バルブ（２本用）
    車体安定ジャッキシリンダを駆動させる3連バルブ。4本用は5連バルブとなります。
• •
  • ジャッキリモコン
    ジャッキ操作用のリモコン。ON/OFF操作の他、左/右単独での伸長・収納、全体の伸長・収納ができます。4本使用時は前後ジャッキの切換ができます。

※システム構成図内の図は、本商品と一致しない場合があります
※リモコンには電源スイッチ追加等、各種オプションを取り揃えております。
※リモコンケーブルの中継の有無等、記載以外にオプション対応品があります。
※供給電源は、ＤＣ１２Ｖ、ＤＣ２４Ｖ、ＡＣ２００Ｖからの選択になります。
※伸縮ポールは空圧式にすることも可能です。詳細はお問い合わせください。

仕様

•
• 型式制定基準
•
•

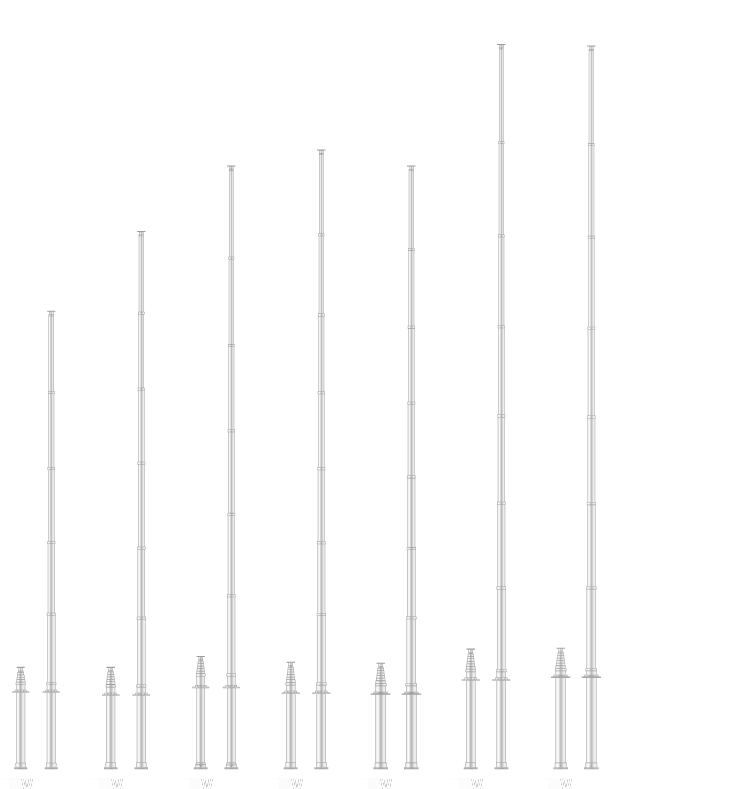

• 汎用伸縮ポールシステム[5m以上] 仕様

• • 型式	A:Max 最伸長(mm)	A:Min 最縮長(mm)	B:Max 最大値(mm)	B:Min 最小値(mm)	φC: トップポール 外径(mm)
    YHW2507E	7,317	1,701	1,326	936	φ86.4
    YHW2609E	8,528	1,740	1,326	936	φ76
    YHW2610F	9,526	1,882	1,470	1,032	φ65
    YHW2710E	9,740	1,782	1,326	936	φ65
    YHW2710D	9,589	1,767	1,308	924	φ76
    YHW2712E	11,500	2,002	1,546	1,083	φ65
    YHW2712D	11,589	2,017	1,558	1,091	φ76
    型式	φD:ボトム ポール外径 (mm)	最大積載 荷重(kg)	ポール本体 重量(kg)	受風面積 (m2)	耐風速 (m/s)
    YHW2507E	φ150	50	61	0.55	25
    YHW2609E	φ150	50	66	0.55	23
    YHW2610F	φ135	50	64	0.55	17
    YHW2710E	φ150	50	72	0.55	19
    YHW2710D	φ170	80	80	0.55	22
    YHW2712E	φ150	50	81	0.55	17
    YHW2712D	φ170	80	98	0.55	19

  •
